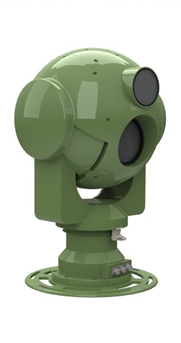

光電轉臺夜視攝像機

——用于陀螺穩像、雷達聯動目標跟蹤視頻監控系統HY-VMS6275L

圖片關鍵詞

VMS系列產品可組成 “船舶霧航防撞與夜視導航、跟蹤監控取證系統”;“水炮聯動視頻跟蹤系統”;“船舶自動跟蹤系統”等應用系統。產品可以用于海事、海監、海警、遠洋船舶的“霧航防撞與夜視導航、海上執法、水上打撈救助、水上救援滅火、打擊海盜”等專用跟蹤視頻監控要求。該系統由船外設備和船內設備組成。船外設備是指前端光學監控主機,衛星傳輸系統,雷達搜索系統。船內設備是由控制主機、操縱鍵盤、控制軟件和顯示器等部件組成。
該系統采用紅外熱像儀、光學攝像機、激光照明器、陀螺穩定與計算機控制系統、雷達指引跟蹤系統等多種傳感器探測并跟蹤目標,具有抗風能力強,圖像穩定,適應惡劣天氣、全天候工作使用等特點。
主要功能
   本系統能夠晝夜完成對本船周邊一定海域內的海上和空中目標(例如船只、落水人、海上漂浮物、飛機等)作全方位搜索、觀察、監視(和取證);具有抗干擾能力強,全天時作戰使用等特點。主要功能如下:具有手動搜索、捕獲和自動跟蹤目標的功能;
具有雷達引導功能;
具有良好的圖像穩定功能(陀螺穩像技術);
具有光學系統電動變焦、調焦等功能;
具有良好的抗載體振動和沖擊能力;
具有在單一屏幕上同時顯示紅外和可見光圖像功能;
具有主要故障顯示功能(如伺服系統故障、測角故障、無圖像故障);
具有顯示和記錄本船地理位置和日期時間的功能;
具有實時記錄圖像的功能;
艙外指向器具有手動鎖定的功能;
輸出標準視頻信號(可見光視頻,熱成像視頻),可分批到視頻監視系統的控制器,會議室視頻機柜。
技術指標
作用距離
白天:在海上能見度≥20Km條件下,發現24m×8m以上目標的距離為15km,識別該目標的距離為8km,對長×寬為1.0m×1.0m的船號可看清的距離為1.5km。
晚上:采用非制冷紅外熱成像系統搜索目標,在大氣能見度良好條件下,發現24m×8m以上熱目標的距離為3.0km,識別該目標的距離為1.5km;對對長×寬為1.0m×1.0m的船號可看清的距離為0.7km。
跟蹤范圍
方位范圍:n×360°;
俯仰范圍:-35°~+40°。
最大速度、加速度
方位、俯仰最大角速度:≥40°/s;
方位、俯仰最大加速度:≥80°/s2;
平穩跟蹤最小速度0.2°/s。
性能
在船體縱橫搖為±10°,周期大于6秒的情況下,視軸穩定精度≤±2mrad;
當船體縱橫搖≥±10°而≤±20°,周期大于6秒時,體統仍能正常工作?!堋?/span>
主要傳感器指標要求
5.1  激光測距機
照明角度: 1°~3°,數控連續調節
    激光波長:  810±10nm
    光源功率:  ≤15W
5.2  光學鏡頭
焦距:連續可變范圍12.5~775mm
相對口徑:F3.8
接口:C型
控制方式:電動二可變,自動光圈
5.3  紅外熱像儀
    焦距:125mm F數:1.0
    重量:≤6千克
    光學系統透過率:≥0.85
    探測元數:384×288/320X240可選
工作電源:12V DC     功耗:≤10W
環境條件
艙外設備可工作在-25℃~+50℃環境溫度,艙內設備可工作在0℃~+45℃的環境。艙外設備具有適應海上安裝使用的能力和三防能力(防潮、防霉、防鹽霧)。電磁兼容滿足GJB151A-1997的有關要求。
外形尺寸
指向器:高度≤1.2m;(不包括增高法蘭和加固基座的高度)
回轉半徑≤0.35m
重量:≤98kg
    顯控臺內設備:重量合計約為70kg
電源電制
50Hz, 220V交流電源,10A。

應用領域
l  機場安全、機場塔臺、起降跟蹤,船舶助航、救助船、打撈船、巡邏船、漁政船、緝私船、高速客船、防海盜,邊海防安全,高空瞭望監控等
l  需要在完全漆黑的夜晚可提供清晰的影像以保障航行安全,或者增加人員落水搜尋效率的場合·
l  岸基光電監視搜索系統(CSS)和海岸雷達監視系統(RSS)組成海岸監視系統


安裝效果

圖片關鍵詞圖片關鍵詞圖片關鍵詞圖片關鍵詞圖片關鍵詞
船載監控邊防監控飛機起降監控城市高空瞭望、天眼工程遠洋助航防海盜、海警監控、船舶光電探測
